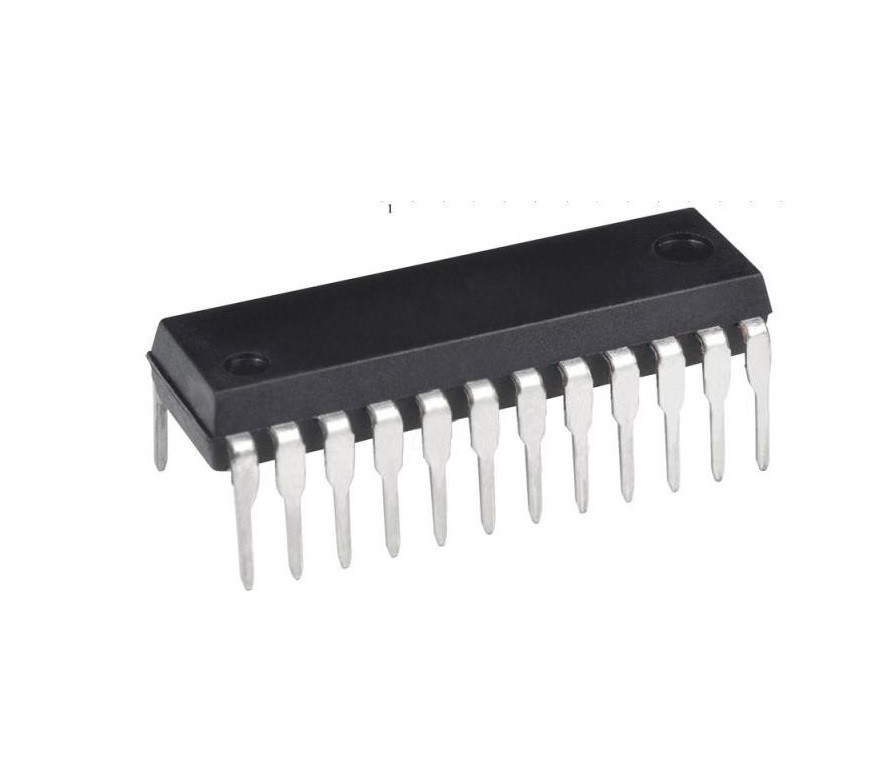

4‑битный микроконтроллер типа OTP

• Архитектура: CMOS, 4 бита.

• Регистры системы: $48\times 4$ бита.

• Память данных: $144\times 4$ бита.

• Рабочее напряжение и частота:

  • при fOSC=400 кГц $\dots$ $4$ МГц — VDD=2,4 В;

  • при fOSC=8 МГц — VDD=4,5…5,5 В.

• Корпус: 16 двунаправленных CMOS I/O‑пинов (входов/выходов).

• Встроенная подтяжка: есть для портов ввода‑вывода.

Периферийные модули и функции

• Таймеры/счётчики: два 8‑битных таймера с автоперезагрузкой. Один из них поддерживает переключение АЦП‑прерываний.

• Прерывания:

  • внутренние (Timer0, Timer1);

  • внешние (по спадающему фронту на PORTA–D).

• Генератор: встроенный (с опцией OTP).
