При работе с кабельной продукцией из США или Китая, а также при заказе проводов на международных площадках, вы неизбежно столкнетесь с маркировкой AWG (American Wire Gauge). Это американская система калибровки, которая кардинально отличается от привычной нам метрической системы с квадратными миллиметрами (мм²). Главная особенность стандарта AWG заключается в обратной зависимости: чем меньше номер калибра (например, 10 AWG), тем толще провод и тем большую токовую нагрузку он может выдержать.

Наша подробная таблица перевода AWG в мм² станет вашим незаменимым помощником. Она позволяет быстро и точно сопоставить американский калибр с соответствующим ему сечением в квадратных миллиметрах, а также узнать его диаметр и допустимую токовую нагрузку. Это критически важно для правильного выбора провода, ведь ошибка в сечении может привести к перегреву проводки и риску пожара. Используйте наш справочник, чтобы уверенно ориентироваться в американской системе маркировки и безопасно подбирать провода для любых задач.

❓ Что такое AWG и почему чем меньше номер, тем толще провод?

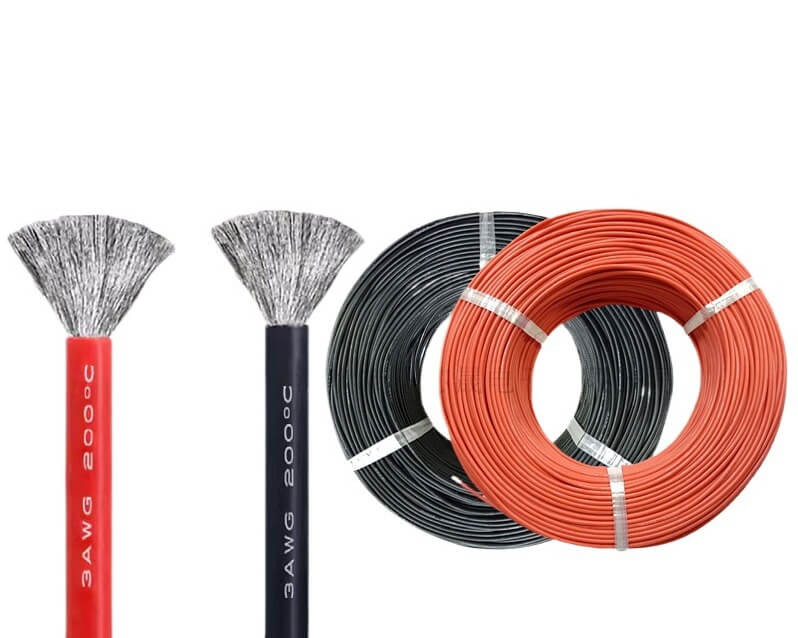

AWG (American Wire Gauge) — это американский стандарт калибра проводов, который используется в основном в США и Канаде. Его главная особенность, которая часто вызывает путаницу, — это обратная зависимость:

• Чем МЕНЬШЕ номер AWG, тем ТОЛЩЕ провод.
• Чем БОЛЬШЕ номер AWG, тем ТОНЬШЕ провод.

Это связано с технологией производства: номер AWG исторически обозначал количество циклов протяжки проволоки через фильеры (волочильные доски). Чем больше раз проволоку протягивали, тем тоньше она становилась, и тем больше был ее номер AWG.

❓ Как перевести AWG в миллиметры (мм) или квадратные миллиметры (мм²)?

Прямой и простой формулы для перевода нет, поэтому для точного соответствия всегда используют справочные таблицы. Однако для самых популярных сечений полезно запомнить несколько ключевых значений:

• 18 AWG ≈ 0.82 мм² (часто используется в слаботочных цепях, USB-кабелях)
• 16 AWG ≈ 1.31 мм² (акустические кабели, автомобильная проводка)
• 14 AWG ≈ 2.08 мм² (аналог отечественного сечения 2.5 мм² для бытовых розеток в США)
• 12 AWG ≈ 3.31 мм² (силовые линии, мощная акустика)
• 10 AWG ≈ 5.26 мм² (аналог отечественного сечения 6 мм²)

❓ Сколько ампер (А) выдерживает провод AWG?

Допустимый ток для провода зависит не только от его сечения, но и от материала (медь/алюминий), типа изоляции и условий охлаждения. Для одиночного медного провода в ПВХ изоляции при открытой прокладке можно ориентироваться на следующие примерные значения:

• 24 AWG (≈ 0.2 мм²): до 3.5 А
• 20 AWG (≈ 0.5 мм²): до 11 А
• 18 AWG (≈ 0.82 мм²): до 16 А
• 16 AWG (≈ 1.31 мм²): до 22 А
• 14 AWG (≈ 2.08 мм²): до 32 А
• 12 AWG (≈ 3.31 мм²): до 41 А

Важно: В жгуте из нескольких проводов или при плохом охлаждении эти значения необходимо снижать!

❓ Как подобрать сечение провода AWG для 12 Вольт?

При низком напряжении, например 12В в автомобиле, главным фактором при выборе сечения становится не столько нагрев, сколько падение напряжения. Из-за больших токов даже на коротком проводе может потеряться значительная часть напряжения, и устройство не будет работать корректно.

Правило простое: Чем больше ток и чем длиннее провод, тем толще он должен быть (то есть, тем меньше номер AWG).

Например, для подключения нагрузки 10А на расстоянии 3 метров потребуется провод не тоньше 14 AWG, чтобы падение напряжения было в пределах нормы (менее 3%).
